รหัสสินค้า: 920002
รหัสสินค้า: 920002
วัสดุและการบำบัดความร้อนสำหรับแหวนลูกปืนเสารถยก
การเลือกใช้วัสดุสำหรับวงแหวนลูกปืนเสา (รวมถึงเพลา) ขึ้นอยู่กับน้ำหนักและโครงสร้างที่แตกต่างกันซึ่งเกิดจากชิ้นส่วนแหวนลูกปืน โดยทั่วไปแล้ว เหล็กแบริ่ง เหล็กโครงสร้างคาร์บอนคุณภาพสูง เหล็กคาร์บูไรซ์ และวัสดุอื่นๆ จะถูกคัดเลือกเพื่อการผลิต กระบวนการบำบัดความร้อนที่แตกต่างกันถูกนำมาใช้เพื่อให้ได้คุณสมบัติทางกลสำหรับชิ้นส่วนแหวนแบริ่ง
น้ำหนักและโครงสร้างของลูกปืนเสารถยก
ในตลับลูกปืนเสา ขนาดของภาระเป็นปัจจัยแรกที่ต้องพิจารณาเมื่อเลือกตลับลูกปืน ภายใต้สภาวะที่มีขนาดโดยรวมของตลับลูกปืนเท่ากัน ความสามารถในการรับน้ำหนักของโครงสร้างลูกกลิ้งจะใหญ่ที่สุด รองลงมาคือสองเท่า โครงสร้างลูกแถวและความสามารถในการรับน้ำหนักของโครงสร้างลูกแถวเดี่ยวมีขนาดค่อนข้างเล็ก ในบรรดาตลับลูกปืนของโครงสร้างประเภทนี้ ความสามารถในการรับน้ำหนักของตลับลูกปืนของโครงสร้างลูกปืนเต็ม (หรือลูกกลิ้ง) นั้นใหญ่กว่าตลับลูกปืนที่มีกรง ในกรณีที่มีความสามารถในการรับน้ำหนักที่เพียงพอ สามารถเลือกโครงสร้างลูกบอลแถวเดี่ยวมาตรฐานได้
ความแตกต่างระหว่างตลับลูกปืนเสารถยกและตลับลูกปืนมาตรฐานอื่นๆ
เมื่อเปรียบเทียบกับแบริ่งมาตรฐานอื่นๆ แบริ่งเสาจะมีความโดดเด่นเป็นหลักโดยที่วงแหวนด้านในนั้นอยู่กับที่โดยสัมพันธ์กับเพลาและวงแหวนรอบนอกกำลังหมุน และลูกสูบตามกฎบางอย่าง (เวลาหรือจังหวะ) แบริ่งจะเปลี่ยนแปลงโหลดอย่างต่อเนื่องระหว่างการเคลื่อนไหว
ความแตกต่างระหว่างแบริ่งเสารถยกและแบริ่งมาตรฐานอื่นๆ ในการเคลื่อนที่
ในระหว่างการเคลื่อนไหว วงแหวนรอบนอกของแบริ่งเสาจะเสียดสีกับพื้นผิวแทร็กซ้ำแล้วซ้ำเล่าและสึกหรออย่างต่อเนื่อง ตามวัสดุแทร็กที่แตกต่างกัน ความแข็งพื้นผิวของตลับลูกปืนจะต้องได้รับการพิจารณาอย่างสมเหตุสมผล และทั้งการป้องกันแทร็กและอายุการใช้งานของตลับลูกปืนจะต้องได้รับการพิจารณา

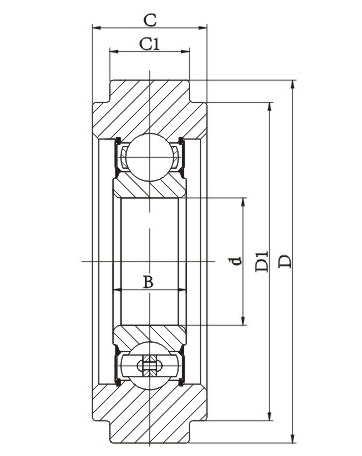

| แบริ่งหมายเลข | ขนาด(มิลลิเมตร) | อัตราโหลดพื้นฐาน (KN) | อ้างอิง เลขที่ | |
| d*D*C/B | Cr | คร | ||
| ซีจี25เอ3-1 | 25*70/62*15/6*15 | 14 | 7.88 | 1903-89004 |
| ซีจี25เอ3-2 | 25*86/74*30/12*17 | 22.38 | 11.49 | 30044 |
| ซีจี30เอ3-1 | 30*80/72*16/8*16 | 19.46 | 11.31 | 1903-89005 |
| ซีจี30เอ3-2 | 30*75/66*16/8.4*16 | 19.46 | 11.31 | 83478 |
| CG30A3-3 | 30*90/80*25/15.5*19 | 27 | 15.19 | |
| CG35A3-1 | 35*91/81.6*21/14.6*21 | 33.36 | 19.21 | |
| CG35A3-2 | 35*88/77*25/14.7*21 | 33.36 | 19.21 | C289549 |
| CG35A3-3 | 35*88/80*25/11.6*21 | 33.36 | 19.21 | 1901-53004 |
| ซีจี40เอ3-1 | 40*102/88*23/18*23 | 40.75 | 24.01 | 34B-72-51150 |
| ซีจี40เอ3-2 | 40*103/93*23/18*23 | 40.75 | 24.01 | |
| ซีจี40เอ3-3 | 40*100/91*32/14.2*23 | 40.75 | 24.01 | MG208JT |
| ซีจี40เอ3-4 | 40*103/93.2*23/14.7*26 | 40.75 | 24.01 | 83265 |
| ซีจี40เอ3-5 | 40*103/88*23/18*23 | 40.75 | 24.01 | |
| ซีจี40เอ3-6 | 40*102.5/88*24/18,5 | 40.75 | 24.01 | |
| ซีจี40เอ3-7 | 40*102/87.6*23/18*23 | 40.75 | 24.01 | 40BFC1001 |
| ซีจี45เอ3-1 | 45*113/99*31/14.5*25 | 52.86 | 31.83 | 1901-53002 |
| ซีจี45เอ3-2 | 45*110/100*25/14*25 | 52.86 | 31.83 | |
| ซีจี45เอ3-3 | 45*110/97*25/18*25 | 52.86 | 31.83 | |
| ซีจี45เอ3-4 | 45*113/100*31/17.5*25 | 52.86 | 31.83 | |
| ซีจี50เอ3-1 | 50*139/125*31/14.5*27 | 62 | 38.5 | |
