สั่งซื้อ OEM/ODM WDL-010-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด

บ้าน / ผลิตภัณฑ์ / แบริ่งแกว่ง / WDL-010-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด

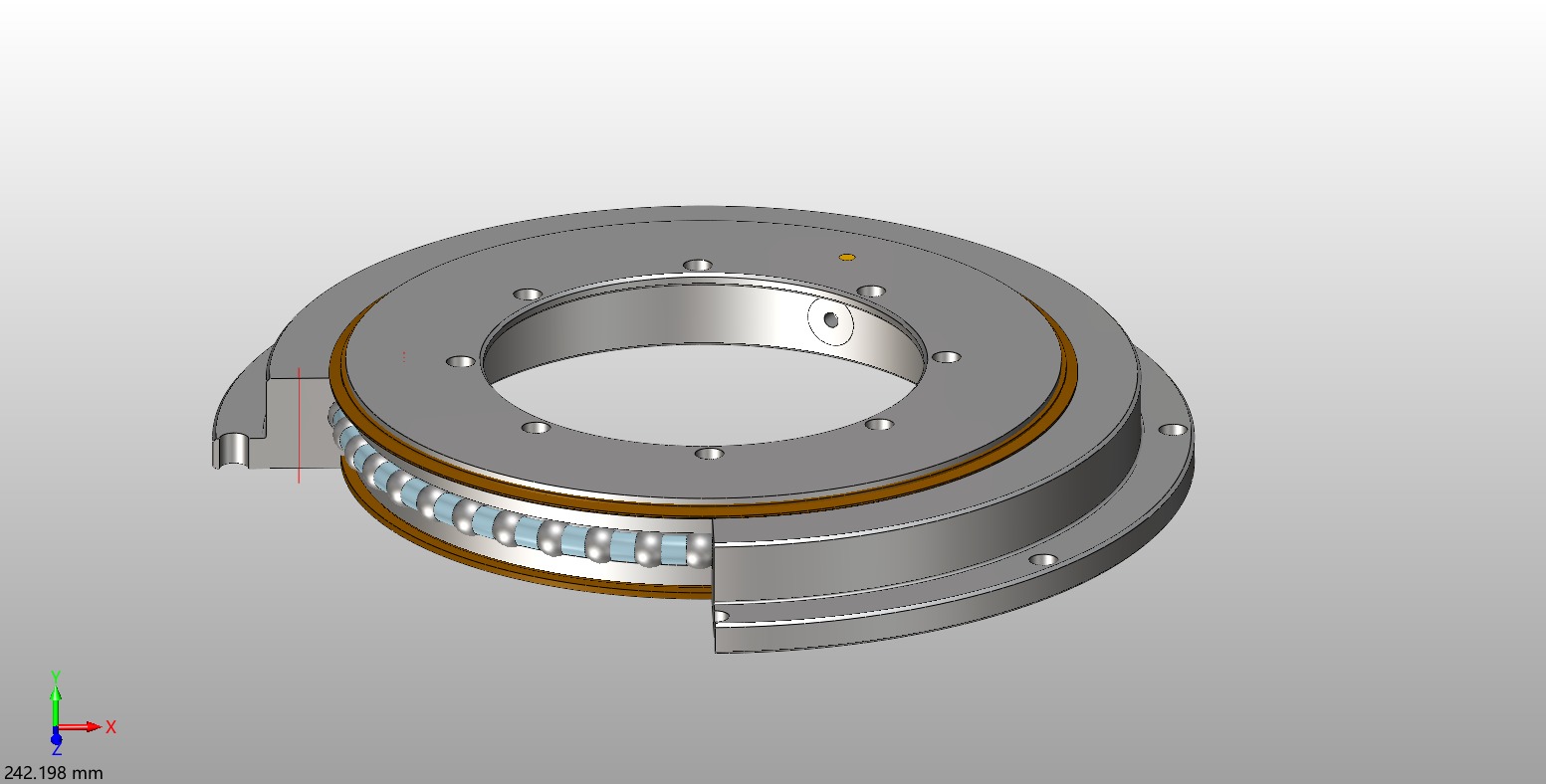

WDL-010-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด

การรักษาความร้อนของทางวิ่งลูกปืนแกว่ง
โดยทั่วไป ร่องน้ำแบบแกว่งควรผ่านการชุบแข็งแบบเหนี่ยวนำ รูปร่างของชั้นชุบแข็งแสดงดังนี้:
คำแนะนำในการติดตั้งตลับลูกปืนแบบแกว่ง:
1. ก่อนการติดตั้ง ต้องทำความสะอาดพื้นผิวอ้างอิงการติดตั้งและระนาบการติดตั้งตัวยึดเพื่อขจัดคราบน้ำมัน เสี้ยน สี และสิ่งแปลกปลอมอื่น ๆ
2. สายพานอ่อนดับรางบอล (เครื่องหมายภายนอก "S" หรือรูที่เสียบปลั๊ก) จะต้องวางไว้ในพื้นที่ที่ไม่มีการโหลดหรือพื้นที่โหลดที่ไม่เกิดซ้ำ
3. หลังจากที่ยกแบริ่งแกว่งไปยังตำแหน่งแล้ว ให้ตรวจสอบความเรียบของระนาบที่แนบมาด้วยเกจวัดความรู้สึก หากมีช่องว่างก็ควรทำการกลึงอีกครั้ง หากไม่สามารถกลึงได้ก็สามารถเติมด้วยพลาสติกหรือปะเก็นในพื้นที่เพื่อป้องกันการเสียรูปของตัวรองรับหลังจากขันสลักเกลียวให้แน่นและส่งผลต่อประสิทธิภาพของตลับลูกปืนแกว่ง
4. ก่อนที่จะขันสลักเกลียวติดตั้งให้แน่น ให้ปรับระยะห่างด้านข้างตามจุดสูงสุดของระยะรันเอาท์ในแนวรัศมีของวงกลมเฟืองเกียร์ (ฟันสามซี่ที่ทาสีด้วยเครื่องหมายสีน้ำเงิน) และตรวจสอบระยะห่างด้านข้างของเฟืองวงแหวนทั้งหมดหลังจากขันโบลต์แล้ว
5. การขันโบลต์ให้แน่นจะต้องดำเนินการอย่างสมมาตรและต่อเนื่องในทิศทาง 180° สุดท้ายจะต้องผ่านหนึ่งครั้งเพื่อให้แน่ใจว่าสลักเกลียวบนเส้นรอบวงมีแรงขันล่วงหน้าเท่ากัน ดังแสดงในแผนภาพต่อไปนี้
+86-513-80311111 / +86-15050632597
ติดต่อเรา
ก่อนหน้า: WDC-013-xx-x แหวนสวิงหน้าสัมผัสสี่จุดพร้อมเฟืองภายใน ต่อไป:WDL-011-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด
  • พารามิเตอร์
  • ขนาด
  • รับใบเสนอราคาฟรี

แบริ่งหมายเลข ขนาด (มม.) น้ำหนัก (กก.) อ้างอิง เลขที่
ง ง1 d2 ดี D1 D2 ชม ค ค1 บี B1 น.เอ็ม N1-M1 ช
WDL-010-0311-01 204 232 269 418 390 353 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 19 90-20 0311/0-07002
WDL-010-0311-02 205 H8 232 269 417 h8 390 353 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 19 90-20 0311/0-07003
WDL-010-0314-01 204 232 275 418 390 353 56 46 12 46 12 8-Φ18 12-Φ18 2/2-M8*1 17 ฟัน 418 20 00 ซีซี LM
WDL-010-0411-01 304 332 368 518 490 454 56 46 12 46 12 8-Φ18 12-Φ18 4/4-M8*1 25 23-0411-01
WDL-010-0411-02 304 332 369 518 490 453 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 25 90-20 0411/0-07012
WDL-010-0411-03 305 H8 332 369 517 h8 490 453 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 25 90-20 0411/0-07013
WDL-010-0414-01 304 332 372 518 490 456 56 47.5 12 47.5 12 8-Φ18 12-Φ18 4/0-M6*1 23.5 010.20.0414A
WDL-010-0414-01 304 332 375 518 490 453 56 46 12 46 12 8-Φ18 12-Φ18 4/0-M8*1 23.5 ฟัน 505 20 00 ซีซี LM
WDL-010-0541-01 434 462 498 648 620 584 56 46 12 46 12 10-Φ18 14-Φ18 4/4-M8*1 34 23-0541-01
WDL-010-0541-02 434 462 499 648 620 583 56 44 12 44 12 10-Φ18 14-Φ18 4/0-M8*1 33 90-20 0541/0-07022
WDL-010-0541-03 435H8 462 499 647 ฮ่า 620 583 56 44 12 44 12 10-Φ18 14-Φ18 4/0-M8*1 33 90-20 0541/0-07023
WDL-010-0541-04 434 462 498 648 620 584 56 44.5 10.5 44.5 10.5 10-Φ18 14-Φ18 / 010.20.0541.ก
WDL-010-0544-01 434 462 505 648 620 583 56 46 12 46 12 10-Φ18 14-Φ18 4/0-M8*1 31 ฟัน 650 20 00 ซีซี LM
WDL-010-0641-01 534 562 598 748 720 684 56 46 12 46 12 12-Φ18 16-Φ18 4/4-M8*1 40 23-0641-01
WDL-010-0641-02 534 562 599 748 720 683 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 40 90-20 0641/0-07032
WDL-010-0641-03 535H8 562 599 747 h8 720 683 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 40 90-20 0641/0-07033
WDL-010-0644-01 534 562 602 748 720 683 56 46 12 46 2 12-Φ18 16-Φ18 4/0-M8*1 36.5 ฟัน 750 20 00 ซีซี LM
WDL-010-0741-01 634 662 698 848 820 784 56 46 12 46 12 12-Φ18 16-Φ18 4/4-M8*1 46 23-0741-01
WDL-010-0741-02 634 662 699 848 820 783 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 46 90-20 0741/0-07042
WDL-010-0741-03 635 H8 662 699 847 เขา 820 783 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 46 90-20 0741/0-07043
WDL-010-0744-01 634 662 705 848 820 783 56 46 12 46 12 12-Φ18 16-Φ18 4/0-M8*1 43 ฟัน 850 20 00 ซีซี LM
WDL-010-0841-01 734 762 798 948 920 884 56 46 12 46 12 14-Φ18 18-Φ18 4/4-M8*1 52 23-0841-01
WDL-010-0841-02 734 762 799 948 920 883 56 44 12 44 12 14-Φ18 18-418 4/0-M8*1 52 90-20 0841/0-07052
WDL-010-0841-03 735H8 762 799 947 h8 920 883 56 44 12 44 12 14-Φ18 18-Φ18 4/0-M8*1 52 90-20 0841/0-07053
WDL-010-0844-01 734 762 805 948 920 883 56 46 12 46 12 14-Φ18 18-Φ18 4/0-M8*1 48 ฟัน 950 20 00 ซีซี LM
WDL-010-0941-01 834 862 898 1048 1020 984 56 46 12 46 12 16-Φ18 20-Φ18 4/4-M8*1 58 23-0941-01
WDL-010-0941-02 834 862 899 1048 1020 983 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 58 90-20 0941/0-07062
WDL-010-0941-03 835 H8 862 899 1047 h8 1020 983 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 58 90-20 0941/0-07063
WDL-010-0941-04 834 862 898 1048 1020 984 56 46 12 46 12 16-Φ18 20-Φ18 2/0-R2-1/4-19 58 010.20.0941.อ
WDL-010-0944-01 834 862 905 1048 1020 983 56 46 12 46 12 16-Φ18 20-Φ18 4/0-M8*1 53 ฟัน 1050 20 00 ซีซี LM
WDL-010-0955-01 805 845 893 1100 1060 1017 90 71 21 71 21 30-Φ22 30-Φ22 6/6-M8*1 131 90-32 0955/0-06015
WDL-010-0955-02 805 845 893 1100 1060 1017 90 71 21 71 21 30-Φ22 30-Φ22 6/0-M10*1 131 ฟัน 1100 32 00 ซีซี LM
WDL-010-1055-01 905 945 993 1200 1160 1117 90 71 21 71 21 30-Φ22 30-Φ22 6/6-M8*1 145 90-32 1055/0-06025
WDL-010-1055-02 905 945 993 1200 1160 1117 90 71 21 71 21 30-Φ22 30-Φ22 6/0-M10*1 145 ฟัน 1200 32 00 ซีซี LM
WDL-010-1090-01 984 1013 1055 1198 1168.5 1127 56 45.5 12 45.5 12 18-Φ17.5 24-Φ17.5 0/2-M6*1 010.14.1090.ก
WDL-010-1091-01 984 1012 1048 1198 1170 1134 56 46 12 46 12 16-Φ18 20-Φ18 4/4-M8*1 68 23-1091-01
WDL-010-1091-02 984 1012 1049 1198 1020 1133 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 68 90-20 1091/0-07072
WDL-010-1091-03 985 H8 1012 1049 1197 h8 1020 1133 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 68 90-20 1091/0-07073
WDL-010-1095-01 984 1012 1055 1198 1170 1133 56 46 12 46 12 16-Φ18 20-Φ18 4/0-M8*1 62 ฟัน 1200 20 00 ซีซี LM
WDL-010-1155-01 1005 1045 1093 1300 1260 1217 90 71 21 71 21 36-Φ22 36-Φ22 6/6-M8*1 159 90-32 1055/0-06035
WDL-010-1155-02 1005 1045 1093 1300 1260 1217 90 71 21 71 21 36-Φ22 36-Φ22 6/0-M10*1 159 ฟัน 1300 32 00 ซีซี LM
WDL-010-1255-01 1105 1145 1193 1400 1360 1317 90 71 21 71 21 42-Φ22 42-Φ22 6/6-M8*1 172 90-32 1255/0-06045
WDL-010-1255-02 1105 1145 1193 1400 1360 1317 90 71 21 71 21 42-Φ22 42-Φ22 6/0-M10*1 172 ฟัน 1400 32 00 ซีซี LM
WDL-010-1355-01 1205 1245 1293 1500 1460 1417 90 71 21 71 21 42-Φ22 42-Φ22 6/6-M8*1 186 90-32 1355/0-06055
WDL-010-1355-02 1205 1245 1293 1500 1460 1417 90 71 21 71 21 42-Φ22 42-Φ22 6/0-M10*1 186 สนุก 1500 32 00 ซีซี LM
