สั่งซื้อ OEM/ODM WDL-011-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด

บ้าน / ผลิตภัณฑ์ / แบริ่งแกว่ง / WDL-011-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด

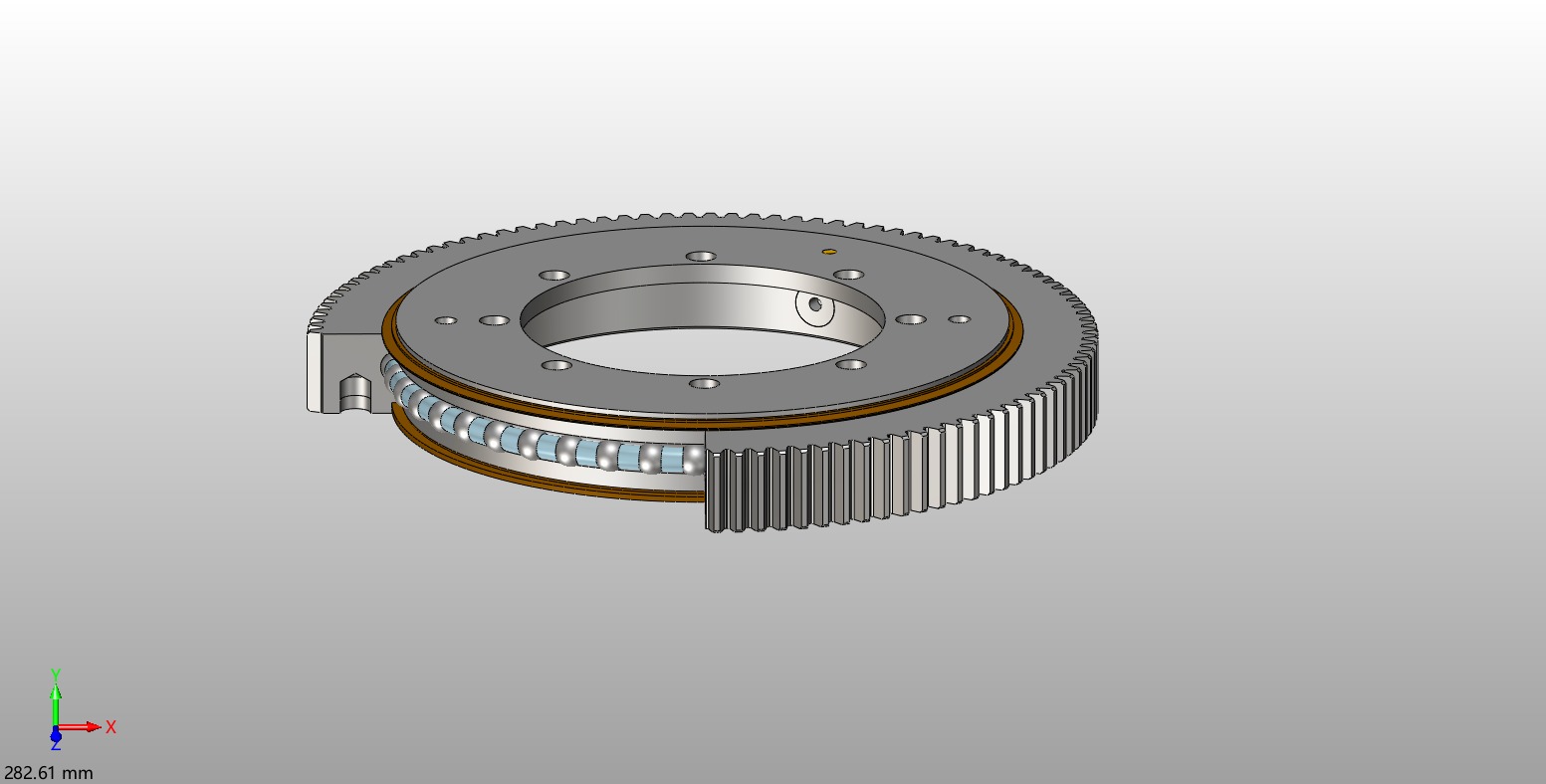

WDL-011-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด

การรักษาความร้อนของทางวิ่งลูกปืนแกว่ง
โดยทั่วไป ร่องน้ำแบบแกว่งควรผ่านการชุบแข็งแบบเหนี่ยวนำ รูปร่างของชั้นชุบแข็งแสดงดังนี้:
คำแนะนำในการติดตั้งตลับลูกปืนแบบแกว่ง:
1. ก่อนการติดตั้ง ต้องทำความสะอาดพื้นผิวอ้างอิงการติดตั้งและระนาบการติดตั้งตัวยึดเพื่อขจัดคราบน้ำมัน เสี้ยน สี และสิ่งแปลกปลอมอื่น ๆ
2. สายพานอ่อนดับรางบอล (เครื่องหมายภายนอก "S" หรือรูที่เสียบปลั๊ก) จะต้องวางไว้ในพื้นที่ที่ไม่มีการโหลดหรือพื้นที่โหลดที่ไม่เกิดซ้ำ
3. หลังจากที่ยกแบริ่งแกว่งไปยังตำแหน่งแล้ว ให้ตรวจสอบความเรียบของระนาบที่แนบมาด้วยเกจวัดความรู้สึก หากมีช่องว่างก็ควรทำการกลึงอีกครั้ง หากไม่สามารถกลึงได้ก็สามารถเติมด้วยพลาสติกหรือปะเก็นในพื้นที่เพื่อป้องกันการเสียรูปของตัวรองรับหลังจากขันสลักเกลียวให้แน่นและส่งผลต่อประสิทธิภาพของตลับลูกปืนแกว่ง
4. ก่อนที่จะขันสลักเกลียวติดตั้งให้แน่น ให้ปรับระยะห่างด้านข้างตามจุดสูงสุดของระยะรันเอาท์ในแนวรัศมีของวงกลมเฟืองเกียร์ (ฟันสามซี่ที่ทาสีด้วยเครื่องหมายสีน้ำเงิน) และตรวจสอบระยะห่างด้านข้างของเฟืองวงแหวนทั้งหมดหลังจากขันโบลต์แล้ว
5. การขันโบลต์ให้แน่นจะต้องดำเนินการอย่างสมมาตรและต่อเนื่องในทิศทาง 180° สุดท้ายจะต้องผ่านหนึ่งครั้งเพื่อให้แน่ใจว่าสลักเกลียวบนเส้นรอบวงมีแรงขันล่วงหน้าเท่ากัน ดังแสดงในแผนภาพต่อไปนี้
+86-513-80311111 / +86-15050632597
ติดต่อเรา
ก่อนหน้า: WDL-010-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด ต่อไป:WDL-013-xx-x L ชนิดแหวนสวิงสัมผัสสี่จุด
  • พารามิเตอร์
  • ขนาด
  • รับใบเสนอราคาฟรี

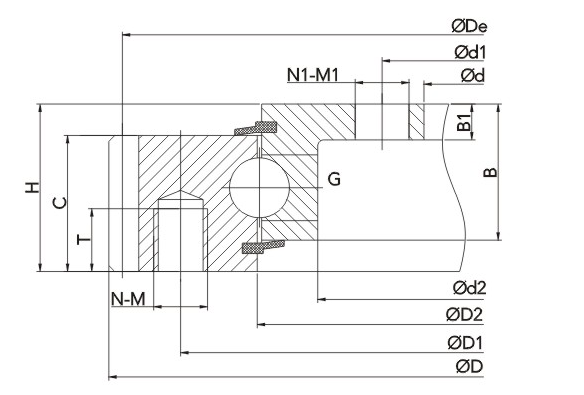

แบริ่งหมายเลข ขนาด (มม.) น้ำหนัก (กก.) อ้างอิง เลขที่
ง ง1 d2 ดี D1 D2 ชม ค บี B1 น.เอ็ม N1-M1 ต เด ม ซี กม ช
WDL-011-0311-01 204 232 269 404 355 315.5 56 44 44 12 10-M12 12-Φ18 20 395 5 79 0.5 4-M8*1 23 91-20 0311/1-07102
WDL-011-0311-02 205 H8 232 269 404 355 317 H8 56 44 44 12 10-M12 12-Φ18 20 395 5 79 0.5 4-M8*1 23 91-20 0311/1-07103
WDL-011-0411-01 304 332 368 505 455 412.2 56 46 46 12 10-M12 12-中18 20 495 5 99 0 4-M8*1 32 21-0411-01
WDL-011-0411-02 304 332 369 504 455 415.5 56 44 44 12 10-M12 12-中18 20 495 5 99 0.5 4-M8* 30 91-20 0411/1-07 112
WDL-011-0411-03 305 H8 332 369 504 455 417 H8 56 44 44 12 10-M12 12-Φ18 20 495 5 99 0.5 4-M8*1 30 91-20 0411/1-07 113
WDL-011-0414-01 304 332 375 504 455 415.5 56 46 46 12 10-M12 12-Φ18 20 495 5 99 0.5 4-M8*1 29 FEG 505 20 00 ซีซี LM
WDL-011-0541-01 434 462 498 640 585 542.5 56 46 46 12 14-M12 14-Φ18 20 630 6 105 1 4-M8*1 43 21-0541-01
WDL-011-0541-02 434 462 499 640.8 585 545.5 56 44 44 12 14-M12 14-Φ18 20 630 6 105 0.6 4-M8*1 42 91-20 0541/1-07 122
WDL-011-0541-03 435H8 462 499 640.8 585 547 H8 56 44 44 12 14-M12 14-Φ18 20 630 6 105 0.6 4-M8*1 42 91-20 0541/1-07 123
WDL-011-0544-01 434 462 505 640.8 585 545.5 56 46 46 12 14-M12 14-Φ18 20 630 6 105 0.6 4-M8*1 40 FEG 505 20 00 ซีซี LM
WDL-011-0641-01 534 562 598 742 685 642 56 46 46 12 16-M12 16-Φ18 20 732 6 122 1 4-M8*1 52 21-0641-01
WDL-011-0641-02 534 562 599 742.8 685 645.5 56 44 44 12 16-M12 16-Φ18 20 732 6 122 0.6 4-M8* 53 91-20 0641/1-07 132
WDL-011-0641-03 535 H8 562 599 742.8 685 647 H8 56 44 44 12 16-M12 16-Φ18 20 732 6 122 0.6 4-M8* 53 91-20 0641/1-07 133
WDL-011-0644-01 534 562 602 742.8 685 645.5 56 46 46 12 16-M12 16-中18 20 732 6 122 0.6 4-M8*1 47 FEG 750 20 00 ซีซี LM
WDL-011-0741-01 634 662 698 840 785 743 56 46 46 12 18-M12 16-Φ18 20 828 6 138 0 4-M8*1 58 21-0741-01
WDL-011-0741-02 634 662 699 838.8 785 745.5 56 44 44 12 18-M12 16-Φ18 20 828 6 138 0.6 4-M8*1 56 91-20 0741/1-07 142
WDL-011-0741-03 635H8 662 699 838.8 785 747 H8 56 44 44 12 18-M12 16-中18 20 828 6 138 0.6 4-M8*1 56 91-20 0741/1-07 143
WDL-011-0744-01 634 662 705 838.8 785 745.5 56 46 46 12 18-M12 16-Φ18 20 828 6 138 0.6 4-M8*1 53 FEG 850 20 00 ซีซี LM
WDL-011-0841-01 734 762 798 950 885 842 56 46 46 12 18-M12 18-Φ18 20 936 8 117 1 4-M8*1 70 21-0841-01
WDL-011-0841-02 734 762 799 950.4 885 845.5 56 44 44 12 18-M12 18-Φ18 20 936 8 117 0.8 4-M8*1 68 91-20 0841/1-07 152
WDL-011-0841-03 735 H8 762 799 950.4 885 847 H8 56 44 44 12 18-M12 18-Φ18 20 936 8 117 0.8 4-M8*1 68 91-20 0841/1-07 153
WDL-011-0844-01 734 762 805 950.4 885 845.5 56 46 46 12 18-M12 18-Φ18 20 936 8 117 0.8 4-M8*1 64 FEG 950 20 00 ซีซี LM
WDL-011-0941-01 834 862 898 1046 985 943 56 46 46 12 20-M12 20-Φ18 20 1032 8 129 1 4-M8*1 79 21-0941-01
WDL-011-0941-02 834 862 899 1046.4 985 945.5 56 44 44 12 20-M12 20-Φ18 20 1032 8 129 0.8 4-M8*1 75 91-20 0941/1-07 162
WDL-011-0941-03 835 H8 862 899 1046.4 985 947 H8 56 44 44 12 20-M12 20-Φ18 20 1032 8 129 0.8 4-M8*1 75 91-20 0941/1-07 163
WDL-011-0955-01 805 845 893 1096.2 1016 955 90 71 71 21 30-M20 30-Φ22 40 1080 9 120 0.9 6-M8*1 165 91-32 0955/1-06115
WDL-011-0955-02 805 845 893 1098 1016 955 90 71 71 21 30-M20 30-Φ22 40 1080 9 120 0 6-M10*1 165 เช่น 1100 32 00 ซีซี LM
WDL-011-1055-01 905 945 993 1198 1116 1055 90 71 71 21 30-M20 30-Φ22 40 1180 10 118 1 6-M8*1 183 91-32 1055/1-06 125
WDL-011-1055-02 905 945 993 1200 1116 1055 90 71 71 21 30-M20 30-Φ22 40 1180 10 118 0 6-M10*1 183 FEG 1200 32 00 ซีซี LM
WDL-011-1091-01 984 1012 1048 1198 1135 1094 56 46 46 12 22-M12 20-Φ18 20 1184 8 148 1 4-M8*1 93 21-1091-01
WDL-011-1091-02 984 1012 1049 1198.4 1135 1095.5 56 44 44 12 22-M12 20-Φ18 20 1184 8 148 0.8 4-M8*1 87 91-20 1091/1-07 172
WDL-011-1091-03 985 H8 1012 1049 1198.4 1135 1097 H8 56 44 44 12 22-M12 20-Φ18 20 1184 8 148 0.8 4-M8*1 87 91-20 1091/1-07 173
WDL-011-1094-01 984 1012 1055 1198.4 1135 1095.5 56 46 46 12 22-M12 20-Φ18 20 1184 8 148 1 4-M8*1 86 FEG 1200 20 00 ซีซี LM
WDL-011-1155-01 1005 1045 1093 1298 1216 1155 90 71 71 21 36-M20 36-Φ22 40 1280 10 128 1 6-M8*1 200 91-32 1155/1-06135
WDL-011-1155-02 1005 1045 1093 1300 1216 1155 90 71 71 21 36-M20 36-Φ22 40 1280 10 128 0 6-M10*1 200 FEG 1300 32 00 ซีซี LM
WDL-011-1255-01 1105 1145 1193 1398 1316 1255 90 71 71 21 42-M20 42-Φ22 40 1380 10 138 1 6-M8*1 216 91-32 1255/1-06145
WDL-011-1255-02 1105 1145 1193 1400 1316 1255 90 71 71 21 42-M20 42-Φ22 40 1380 10 138 0 6-M10*1 216 FEG 1400 32 00 ซีซี LM
WDL-011-1355-01 1205 1245 1293 1498 1416 1355 90 71 71 21 42-M20 42-Φ22 40 1480 10 148 1 6-M8*1 234 91-32 1355/1-06155

WDL-011-1355-02

1205 1245 1293 1500 1416 1355 90 71 71 21 42-M20 42-Φ22 40 1480 10 148 1 6-M10*1 234 เฟ็ก 1500 32 00 ซีซี LM
