ด้วยการอัพเกรดอุปกรณ์อุตสาหกรรมที่ทันสมัยอย่างต่อเนื่องข้อกำหนดด้านประสิทธิภาพสำหรับส่วนประกอบเชิงกลจะสูงขึ้นเรื่อย ๆ โดยเฉพาะอย่างยิ่งในด้านเครื่องจักรวิศวกรรมการผลิตพลังงานลมอุปกรณ์การแพทย์และการบินและอวกาศระบบการถอนตัวต้องไม่เพียง แต่ทนต่อการโหลดที่สูงมากเท่านั้น วิธีการรักษาการหมุนที่แม่นยำภายใต้สภาวะโหลดสูงได้กลายเป็นปัญหาหลักของความกังวลในอุตสาหกรรม
ในฐานะที่เป็นส่วนประกอบที่มีประสิทธิภาพสูงวงแหวนที่สัมผัสสี่จุดได้กลายเป็นกุญแจสำคัญในการแก้ปัญหานี้เนื่องจากการออกแบบโครงสร้างที่เป็นเอกลักษณ์และประสิทธิภาพที่ยอดเยี่ยม ด้วย "การกระจายเชิงกลที่แม่นยำ" และ "การออกแบบโครงสร้างขนาดกะทัดรัด" ทำให้เกิดความแม่นยำในการหมุนสูงมากในขณะที่มั่นใจได้ว่ากำลังการรับน้ำหนักจะกลายเป็นอาวุธลับที่ขาดไม่ได้สำหรับอุปกรณ์เครื่องจักรระดับสูง
1. วงแหวนที่ติดต่อแบบสี่จุด -
1.1. การวิเคราะห์แนวคิดพื้นฐาน
แบริ่ง Slewing เป็นอุปกรณ์เชิงกลที่ใช้กันอย่างแพร่หลายในอุปกรณ์ที่ต้องใช้การสนับสนุนการหมุนและการส่งสัญญาณโหลด มันมักจะประกอบด้วยวงแหวนด้านในวงแหวนด้านนอกและองค์ประกอบการกลิ้งซึ่งมีบทบาทในการสนับสนุนชิ้นส่วนหมุนและส่งภาระ คุณลักษณะหลักของวงแหวนการสัมผัสแบบสี่จุดคือการจัดเรียงองค์ประกอบการหมุนแบบ "สี่จุด" ที่ไม่ซ้ำกัน
สิ่งที่เรียกว่า "การติดต่อสี่จุด" หมายความว่าลูกบอลเหล็กแถวเดียวจะสัมผัสกับร่องที่สี่จุดบนวงแหวนด้านในและด้านนอกตามลำดับ การออกแบบนี้ช่วยให้องค์ประกอบการกลิ้งแต่ละรายการสามารถรับแรงดันสองจุดจากวงแหวนด้านในและด้านนอกพร้อมกันได้รวมกันเป็นสี่จุด โครงสร้างนี้เพิ่มประสิทธิภาพการกระจายโหลดและปรับปรุงความสามารถในการรับน้ำหนักและความเสถียรในการหมุน
1.2. ความแตกต่างระหว่างการติดต่อสี่จุดและโครงสร้างดั้งเดิม
ตลับลูกปืนแบบสกัดแบบดั้งเดิมส่วนใหญ่ใช้โครงสร้างสัมผัสสามจุดหรือหลายจุด แม้ว่าพวกเขาจะสามารถรับภาระได้ แต่ก็มีความซับซ้อนในโครงสร้างและยากต่อการผลิต นอกจากนี้เนื่องจากจุดสัมผัสที่แตกต่างกันการกระจายทางกลไม่สม่ำเสมอซึ่งสามารถทำให้เกิดความเข้มข้นของความเครียดในท้องถิ่นได้อย่างง่ายดาย
ในทางตรงกันข้ามโครงสร้างการติดต่อสี่จุดบรรลุผลของการเพิ่มประสิทธิภาพการกระจายโหลดโดยการลดจำนวนจุดติดต่อ การออกแบบลูกเหล็กแถวเดียวไม่เพียง แต่ทำให้โครงสร้างง่ายขึ้นเท่านั้น แต่ยังช่วยลดความสูงโดยรวมของส่วนประกอบซึ่งช่วยให้การออกแบบอุปกรณ์ขนาดกะทัดรัด ในเวลาเดียวกันการติดต่อสี่จุดจะช่วยให้แบริ่งถอนตัวเพื่อทนต่อแรงตามแนวแกนแรงเรเดียลและช่วงเวลาที่พลิกคว่ำและมีความสามารถในการรับน้ำหนักหลายสายงาน
1.3. การออกแบบมัลติฟังก์ชั่น
วงแหวนการติดต่อแบบสี่จุดรวมกันรวมข้อกำหนดทางกลหลายประการ การออกแบบของมันไม่เพียง แต่ทนต่อแรงดันตามแนวแกนได้ถึงหลายตัน แต่ยังกระจายโหลดรัศมีและช่วงเวลาที่พลิกคว่ำได้อย่างมีประสิทธิภาพเพื่อให้มั่นใจว่าอุปกรณ์ยังสามารถรักษาความมั่นคงและมีประสิทธิภาพภายใต้สภาพการทำงานที่ซับซ้อน
แนวคิดการออกแบบการรับน้ำหนักมัลติฟังก์ชั่นนี้ทำให้เป็นแกนหมุนที่ขาดไม่ได้ในเครื่องจักรขนาดใหญ่และอุปกรณ์ที่มีความแม่นยำและพลังเชื่อมต่อสะพานและการเคลื่อนไหว
2. การออกแบบโครงสร้างบรรลุการรับน้ำหนักสูงได้อย่างไร?

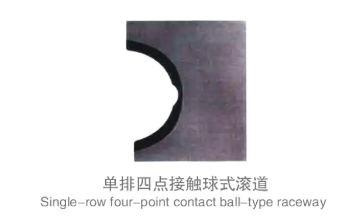

2.1. กลไกแรงของลูกเหล็กแถวเดี่ยวและร่อง
แกนกลางของวงแหวนการสัมผัสสี่จุดอยู่ในวิธีการติดต่อ "สี่จุด" ระหว่างลูกบอลเหล็กแถวเดี่ยวและร่องวงแหวนด้านในและด้านนอก ลูกบอลเหล็กแต่ละลูกมีการกระจายอย่างสม่ำเสมอรอบ ๆ แบริ่งลูกปืนและจุดติดต่อที่มีวงแหวนด้านในและด้านนอกเป็นโครงสร้างแรงที่มั่นคง
ข้อได้เปรียบที่ใหญ่ที่สุดของกลไกแรงนี้คือการโหลดที่ซับซ้อนนั้นกระจายไปยังองค์ประกอบการกลิ้งแต่ละรายการอย่างสม่ำเสมอหลีกเลี่ยงความเสียหายที่เกิดจากความเหนื่อยล้าที่เกิดจากแรงมากเกินไปในท้องถิ่น ลูกบอลเหล็กเป็นเส้นทางการถ่ายโอนโหลดที่ค่อนข้างแข็งผ่านจุดสัมผัสสี่จุดเพื่อปรับปรุงขีด จำกัด การโหลดได้อย่างมีประสิทธิภาพ
2.2. การเลือกวัสดุและเทคโนโลยีการประมวลผล
การรับรู้ของความสามารถในการโหลดสูงนั้นแยกออกไม่ได้จากการเพิ่มประสิทธิภาพของวัสดุแบริ่งที่ได้รับ เหล็กโลหะผสมที่มีความแข็งแรงสูงมักจะใช้เป็นวัสดุหลักและผ่านการรักษาความร้อนเป็นพิเศษเพื่อปรับปรุงความแข็งและความต้านทานต่อความเหนื่อยล้า กระบวนการบำบัดความร้อนช่วยให้มั่นใจได้ว่าการกระจายความแข็งของลูกเหล็กและพื้นผิวร่องนั้นสม่ำเสมอทำให้การสึกหรอเร็วเนื่องจากการขยายตัวในท้องถิ่น
การตัดเฉือนที่แม่นยำยังเป็นส่วนสำคัญในการสร้างความมั่นใจในประสิทธิภาพ การประมวลผลของร่องจะต้องเป็นไปตามมาตรฐานความกลมและความขรุขระของพื้นผิวที่สูงมากเพื่อให้แน่ใจว่าพอดีที่สมบูรณ์แบบระหว่างลูกบอลเหล็กและร่องและลดการสึกหรอของไมโคร
2.3. เพิ่มประสิทธิภาพการหล่อลื่นและโครงสร้างการปิดผนึก
การออกแบบระบบหล่อลื่นมีผลกระทบอย่างมากต่อชีวิตและประสิทธิภาพของวงแหวนการสัมผัสสี่จุด จาระบีหล่อลื่นที่สมเหตุสมผลสามารถลดค่าสัมประสิทธิ์แรงเสียดทานลดการสึกหรอและความร้อนและปรับปรุงประสิทธิภาพการหมุน
ในเวลาเดียวกันการเพิ่มประสิทธิภาพของโครงสร้างการปิดผนึกจะช่วยป้องกันฝุ่นละอองความชื้นและสารปนเปื้อนอื่น ๆ จากการเข้ามาภายในป้องกันการเสื่อมสภาพของไขมันหล่อลื่นและการสึกหรอที่กำเริบ แมวน้ำประสิทธิภาพสูงสามารถรักษาความรุนแรงในสภาพแวดล้อมที่รุนแรงและขยายวงจรการบำรุงรักษาอุปกรณ์
3. วิธีการควบคุมการหมุนที่แม่นยำได้อย่างไร?
3.1. การควบคุมความแม่นยำทางเรขาคณิตและการจัดการข้อผิดพลาดการผลิต
พื้นฐานของการหมุนที่แม่นยำคือการควบคุมความแม่นยำทางเรขาคณิตที่มีมาตรฐานสูง ในระหว่างกระบวนการผลิตของวงแหวนการสัมผัสสี่จุดความกลมของวงแหวนด้านในและด้านนอกรูปร่างของสนามแข่งและความคลาดเคลื่อนมิติของลูกเหล็กจะต้องถูกควบคุมอย่างเคร่งครัด
แนวแกนและรัศมีเป็นพารามิเตอร์สำคัญที่มีผลต่อความแม่นยำในการหมุน ผ่านการวัดและการปรับที่แม่นยำสามารถควบคุมข้อผิดพลาด Runout ที่ระดับไมครอนเพื่อให้แน่ใจว่าชิ้นส่วนการหมุนนั้นมีความเสถียรและไม่กระวนกระวายใจ
3.2. การเพิ่มประสิทธิภาพความต้านทานแรงเสียดทานและการหมุน
แรงเสียดทานในระหว่างการหมุนเป็นปัจจัยสำคัญที่มีผลต่อประสิทธิภาพและความแม่นยำ เทคโนโลยีการบำบัดพื้นผิวเช่นไนไตรด์และการพ่นถูกนำไปใช้กับพื้นผิวของลูกเหล็กและร่องซึ่งสามารถลดค่าสัมประสิทธิ์แรงเสียดทานได้อย่างมีนัยสำคัญ
การเลือกและการบำรุงรักษาสารหล่อลื่นมีความสำคัญเท่าเทียมกัน จาระบีหล่อลื่นคุณภาพสูงไม่เพียง แต่ช่วยลดการสึกหรอ แต่ยังช่วยลดการสูญเสียพลังงานทำให้มั่นใจได้ว่าความเรียบเนียนและความไวในการตอบสนองของการหมุน
3.3. ข้อกำหนดทางเทคนิคสำหรับการจับคู่การติดตั้ง
คุณภาพการติดตั้งเกี่ยวข้องโดยตรงกับความแม่นยำในการหมุน พื้นผิวแอสเซมบลีต้องมีความเรียบและแนวดิ่งสูงมากและสายฟ้าควรมีความสม่ำเสมอและเป็นไปตามมาตรฐานเพื่อป้องกันการเสียรูปและการคลาย
การออกแบบที่สมเหตุสมผลของความทนทานต่อการจับคู่ช่วยให้มั่นใจได้ถึงความพอดีที่สมบูรณ์แบบระหว่างวงแหวนการสัมผัสสี่จุดและส่วนอื่น ๆ ของอุปกรณ์หลีกเลี่ยงช่องว่างและการสั่นระหว่างการทำงานและมั่นใจได้ว่าประสิทธิภาพโดยรวมของอุปกรณ์
4. ประสิทธิภาพจริงในพื้นที่แอปพลิเคชันหลัก
4.1. สนามเครื่องจักรวิศวกรรม
ตลับลูกปืนที่ได้รับการติดต่อสี่จุดใช้กันอย่างแพร่หลายในเครื่องจักรกลหนักเช่นหอคอยเครนและรถขุด พวกเขายังคงมั่นใจในความเสถียรในการถอนตัวของอุปกรณ์ภายใต้โหลดสูงผลกระทบแบบไดนามิกและสภาพการทำงานที่ซับซ้อน
โดยเฉพาะอย่างยิ่งในแพลตฟอร์มการถอนตัวของเครนโครงสร้างการติดต่อสี่จุดสามารถต้านทานช่วงเวลาที่พลิกคว่ำและส่งผลกระทบต่อความปลอดภัยและความน่าเชื่อถือของการดำเนินการยก
4.2. ประสิทธิภาพความน่าเชื่อถือสูงในระบบพลังงานลม
ระบบหันเหของอุปกรณ์การผลิตพลังงานลมจำเป็นต้องปรับทิศทางบ่อยครั้งและรับภาระขนาดใหญ่และผันแปร ด้วยความสามารถในการรับน้ำหนักที่สูงและความสามารถในการถอนตัวที่แม่นยำวงแหวนการสัมผัสสี่จุดทำให้มั่นใจได้ถึงความเสถียรของกังหันลมในระหว่างการทำงานระยะยาว
นอกจากนี้ประสิทธิภาพการปิดผนึกที่ยอดเยี่ยมและความต้านทานต่อสภาพอากาศช่วยให้มั่นใจได้ว่าอุปกรณ์สามารถปรับให้เข้ากับสภาพอากาศที่ซับซ้อนกลางแจ้งที่ซับซ้อนลดความถี่ในการบำรุงรักษาและลดค่าใช้จ่ายในการดำเนินงาน
4.3. ข้อกำหนดที่แม่นยำในสถานการณ์ทางการแพทย์และระบบอัตโนมัติ
อุปกรณ์การแพทย์ที่ทันสมัยเช่นสแกนเนอร์ CT และแขนหุ่นยนต์ต้องการความแม่นยำในการหมุนสูงและความเสถียรของชิ้นส่วนหมุน การหมุนที่มีความแม่นยำสูงและการตอบสนองแบบไมโครของวงแหวนการสัมผัสสี่จุดทำให้เป็นตัวเลือกที่เหมาะสำหรับอุปกรณ์การแพทย์และระบบอัตโนมัติในอุตสาหกรรม
การควบคุมตำแหน่งและการหมุนของอุปกรณ์ที่ระดับไมครอนช่วยให้มั่นใจได้ว่าการถ่ายภาพทางการแพทย์ที่มีคุณภาพสูงและการผลิตอัตโนมัติ
4.4. แอปพลิเคชันการบินและอวกาศและการทหาร
การบินและอวกาศและอุปกรณ์ทางทหารมักจะทำงานในสภาพแวดล้อมที่รุนแรง วงแหวนการสัมผัสแบบสี่จุดตามความต้องการที่เข้มงวดของความต้านทานอุณหภูมิความต้านทานการสั่นสะเทือนและปัจจัยด้านความปลอดภัยสูงด้วยความเสถียรของโครงสร้างที่แข็งแกร่งและคุณสมบัติของวัสดุ
การหมุนเวียนที่มีความแม่นยำสูงทำให้มั่นใจได้ว่าอุปกรณ์เช่นแพลตฟอร์มการเปิดตัวขีปนาวุธและแผ่นเสียงเรดาร์สามารถเคลื่อนย้ายได้อย่างแม่นยำภายใต้สภาพแวดล้อมที่มีแรงกดดันสูงทำให้มั่นใจได้ถึงความน่าเชื่อถือและความปลอดภัยของการปฏิบัติภารกิจอุปกรณ์
5. วงแหวนการสัมผัสแบบสี่จุดกลายเป็นแกนกลางของประสิทธิภาพได้อย่างไร?
วงแหวนการสัมผัสสี่จุดที่ได้รับการผสมผสานอย่างลงตัวระหว่างการหมุนเวียนสูงและการหมุนที่มีความแม่นยำสูงด้วยการออกแบบโครงสร้างที่เป็นเอกลักษณ์วัสดุที่ต้องการและเทคโนโลยีการผลิตที่ยอดเยี่ยม ไม่เพียง แต่สามารถทนต่อผลกระทบของแรงหลายทิศทางภายใต้สภาวะโหลดที่ซับซ้อน แต่ยังช่วยให้มั่นใจว่าการหมุนที่มั่นคงและราบรื่น
ในสาขาไฮเอนด์หลายแห่งเช่นเครื่องจักรวิศวกรรมพลังงานลมการดูแลทางการแพทย์และการบินและอวกาศวงแหวนการสัมผัสสี่จุดได้กลายเป็นองค์ประกอบสำคัญในการปรับปรุงประสิทธิภาพของอุปกรณ์และความน่าเชื่อถือ ด้วยประสิทธิภาพที่มั่นคงแม่นยำและมีประสิทธิภาพทำให้อุตสาหกรรมการผลิตเชิงกลไปสู่ระดับที่สูงขึ้น
ในอนาคตด้วยความก้าวหน้าอย่างต่อเนื่องของอุตสาหกรรมการผลิตอัจฉริยะและอุตสาหกรรมสีเขียวแหวนการสัมผัสสี่จุดจะยังคงมีบทบาทสำคัญนำนวัตกรรมและความก้าวหน้าที่มากขึ้นไปสู่ระบบการถอนตัวเชิงกลและช่วยให้บรรลุการควบคุมการเคลื่อนไหวเชิงกลที่มีประสิทธิภาพและแม่นยำยิ่งขึ้น
